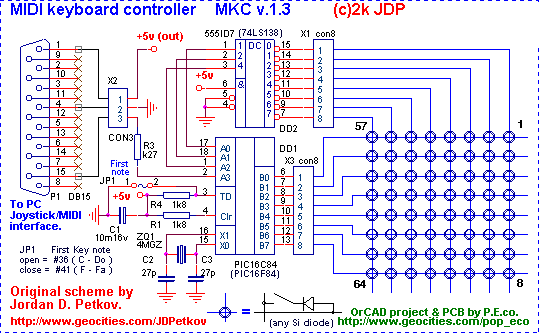

Один из ярких примеров удачного применения PIC-микроконтроллеров. При своей предельной простоте схемы и крошечных размерах этот контроллер имеет те же возможности, что и MIDIK48. Программное обеспечение, зашитое во внутреннее ПЗУ PIC-а, обеспечивает четкую и безотказную работу клавиатуры. Малый потребляемый ток позволяет подключать ее непосредственно к MIDI/Joystik порту звуковой карты и от него же получать питание. Схемотехника контроллера настолько проста, что, думаю, не требует пояснений. Номера клавиш указаны на схеме. Состояние JP1 определяет, с какой ноты будет начинаться клавиатура, встречались 2 варианта - с До и Фа, оба подойдут. Последовательно с каждой клавишей включен диод, как указано на схеме. А ЗДЕСЬ можно взять всю необходимую для работы документацию и прошивку на текущий момент. |
